广东省高等级公路沥青路面典型破坏形式修复技术指南（四）

广东省高等级公路沥青路面典型破坏形式修复技术指南

      4  裂缝修复技术
      4.1清缝灌缝处治面层裂缝
      主要是使用热空气喷枪或压缩空气清理裂缝中的碎屑，然后灌入密封剂进行封缝。
      4.1.1适用范围
      适用于新建或者近期修建的沥青面层，基层状况良好，横断面以及横向支撑状况良好，可见的面层损坏包括横向或纵向裂缝，并且裂缝上很少有或根本没有支缝，破裂面上没有出现松散情况。
      4.1.2材料要求

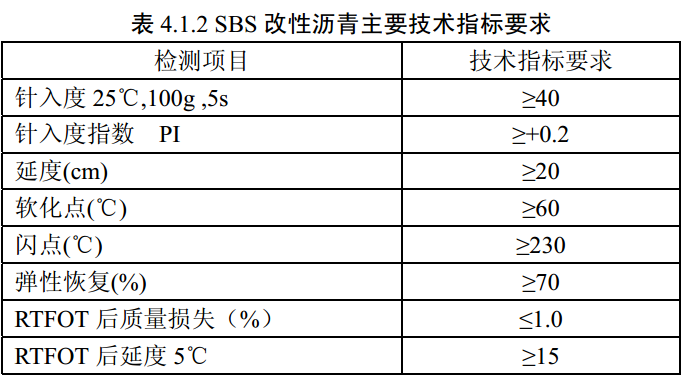

      灌缝处治面层裂缝材料应采用符合国家标准的灌缝材料，也可采用SBS改性沥青，SBS改性沥青宜采用《沥青路面施工技术规范》（JTJ F40-2004）中的I-D型改性沥青，这主要是由于该类改性沥青具有粘结性好、弹性较好、耐久性好的特点，其主要技术指标要求如表4.1.2所示。

      4.1.3施工机具

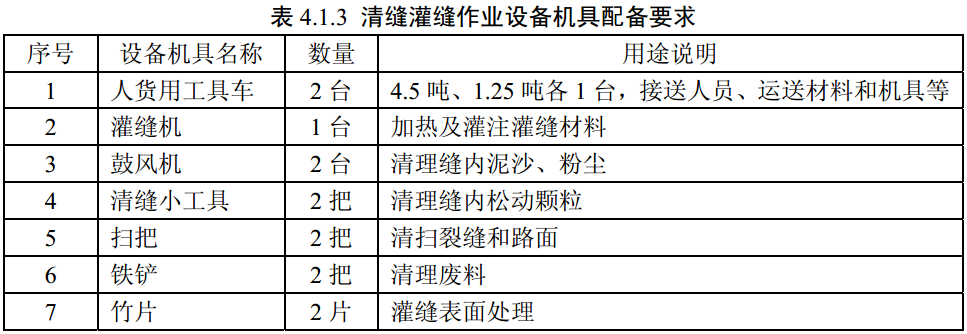

      灌缝处治面层裂缝作业主要设备机具配备要求如表4.1.3所示。

      4.1.4施工工艺
      1．填缝料加热
      灌缝作业前，先将填缝料升温加热，为便于灌注，填缝料应加热升温至170~180℃。
      2．清缝
      先用铁钩钩出缝内的松动颗粒，再用扫把清扫缝内的颗粒和粉尘，最后用鼓风机将缝内粉尘、杂质吹扫干净，缝内潮湿时应注意延长吹扫时间，直至缝内干燥为止。
      3．灌缝
     （1）灌缝枪头应与缝宽相适应。灌缝分两次进行，中间间隔3~5min。
     （2）第一次灌缝：把灌缝枪头放入缝槽内，灌注填缝料，灌注时灌缝枪应匀速移动。第一次灌缝至距路表面约10mm左右，然后撒入5~10mm碎石，用竹片把碎石嵌入填缝料内。
     （3）第二次灌缝：第二次灌缝时填缝料灌至与路表面齐平，灌缝时应特别小心，避免填缝料溢出路面。
      4．清扫路面
      灌缝完毕，将路面废料清扫干净，集中装车运离现场，不得将废料弃于路边。
      5．开放交通
      待填缝料冷却至常温后即可开放交通。
      4.1.5施工质量标准
      1．填缝料材料应符合要求。
      2．填缝应饱满，并与路面基本齐平。
      3．施工后裂缝处不渗水。
      4.2扩缝灌缝处治面层裂缝
      采用路面锯或开槽机在裂缝集中处设置一道封料槽，然后填入密封剂。这一措施可以减少或防止水分与异物进入路面结构内部。水分或异物进入路面结构时，会损坏基层材料，并阻碍路面自由伸缩变形。
      4.2.1适用范围
      适应于基层状况良好，横断面以及横向支撑状况良好。可见的面层损坏包括纵横向的裂缝，并且裂缝上很少有或根本没有支裂缝。
      4.2.2材料要求
      扩缝灌缝处治面层裂缝材料要求同4.1.2。
      4.2.3施工机具
      扩缝灌缝处治面层裂缝作业设备机具配备要求如表4.2.3所示。

      4.2.4施工工艺
      1．填缝料加热
      灌缝作业前，先将填缝料升温加热，为便于灌注，填缝料应加热升温至170~180℃。
      2．开槽
      开槽机开槽时应对准裂缝作业，开槽宽度为15~20mm，深30mm左右。
      3．清缝
      先用铁钩钩出缝内的松动颗粒，再用扫把清扫缝内的颗粒和粉尘，最后用鼓风机将缝内粉尘、杂质吹扫干净，缝内潮湿时应注意延长吹扫时间，直至缝内干燥为止。
      4．灌缝
     （1）灌缝枪头应与缝宽相适应。灌缝分两次进行，中间间隔3~5min。
     （2）第一次灌缝：把灌缝枪头放入缝槽内，灌注填缝料，灌注时灌缝枪应匀速移动。第一次灌缝至距路表面约10mm左右，然后撒入5~10mm碎石，用竹片把碎石嵌入填缝料内。
     （3）第二次灌缝：第二次灌缝时填缝料灌至与路表面齐平，灌缝时应特别小心，避免填缝料溢出路面。
      5．清扫路面
      灌缝完毕，将路面废料清扫干净，集中装车运离现场，不得将废料弃于路边。
      6．开放交通
      待填缝料冷却至常温后即可开放交通。
      4.2.5施工质量标准
      1．填缝料材料应符合要求。
      2．填缝应饱满，并与路面基本齐平。
      3．施工后裂缝处不渗水。
      4.3压缝带处治面层裂缝
      压缝带是一种以沥青、改性剂为主要成分的宽度不等的带状产品，其上有一层塑料薄膜保护压缝带的上表面不受污染，可分为自粘型和热粘型两种。
      4.3.1适用范围
      适用于沥青路面常见的反射裂缝、单条非反射裂缝的处治作业。裂缝宽度在8~20mm。反射裂缝处治前，一般情况下需对基层进行处理或对路基进行处理（如进行深层灌浆处理等）。
      4.3.2材料要求
      压缝带处治面层裂缝作业材料应具备良好的粘结性、弹性、耐水性、高温稳定性、低温柔性、耐冲击性和耐久性，使用方便快捷。对于较宽的裂缝，所填材料为乳化沥青砂，现场拌制。
      4.3.3施工机具

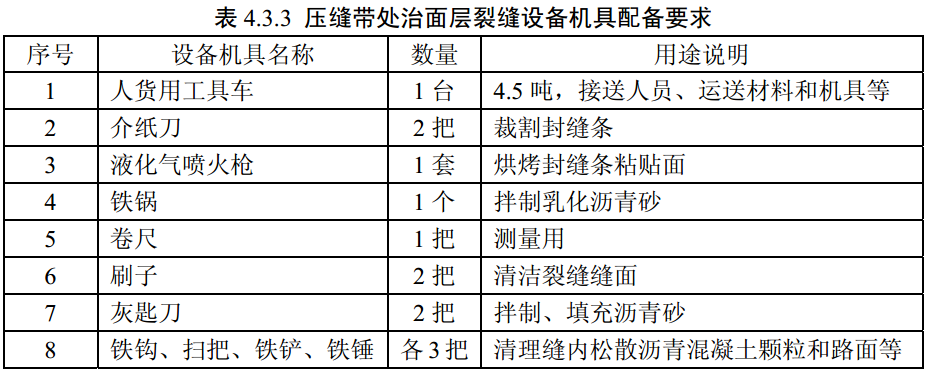

      压缝带处治面层裂缝设备机具配备要求如表4.3.3所示。

      4.3.4施工工艺
      1．清缝
      先用铁钩钩出缝内泥沙，再用扫把扫除路表泥沙杂质，最后用刷子清洁缝内及缝面的灰尘等杂质，保持缝面干燥。
      2．沥青砂填缝
      对大于10mm宽的裂缝，应用乳化沥青砂填实至路表面齐平。乳化沥青砂现场拌制，沥青含量为8%左右。
      3．裁割封缝条
      根据裂缝的大小，裁割好封缝条尺寸，封缝条每侧宽度要求伸出缝外10mm左右，封缝条的头尾部以斜口方式相接，做到无缝隙。
      4．烘烤粘贴封缝条
      用液化气喷火枪烘烤封缝条粘贴面至表面熔化，便于粘贴。封缝条应一边烘烤，一边对准缝粘贴，粘贴时裂缝应基本位于封缝条的中间位置。
      5．压实封缝条
      封缝条粘贴完后，用铁锤拍实，使其紧贴路面。
      6．开放交通
      待封缝条冷却至常温后，开放交通。
      4.3.5施工质量标准
      1．封缝条质量符合要求。
      2．封缝条粘贴牢固，表面平整，首尾相接处无缝隙。
