桥梁病害及成因
桥梁病害及成因
10 混凝土集料膨胀反应
由于混凝土集料的膨胀而造成构件混凝土开裂,表层剥离等的一种病害。

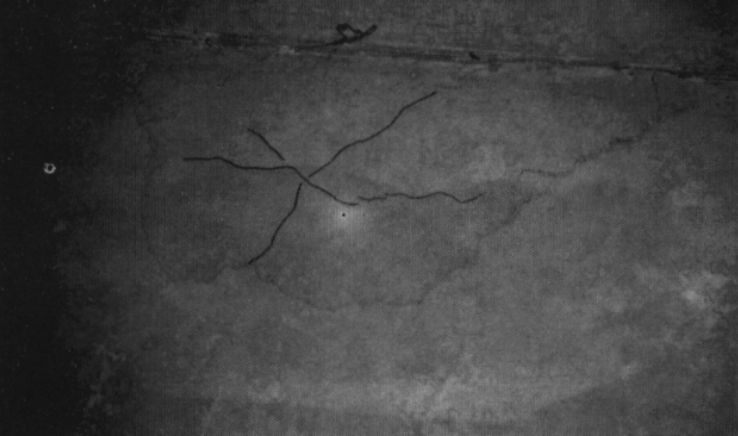

膨胀集料位于构件离表面不深的混凝土内时,早期出现混凝土表面的放射性或网状的裂缝。

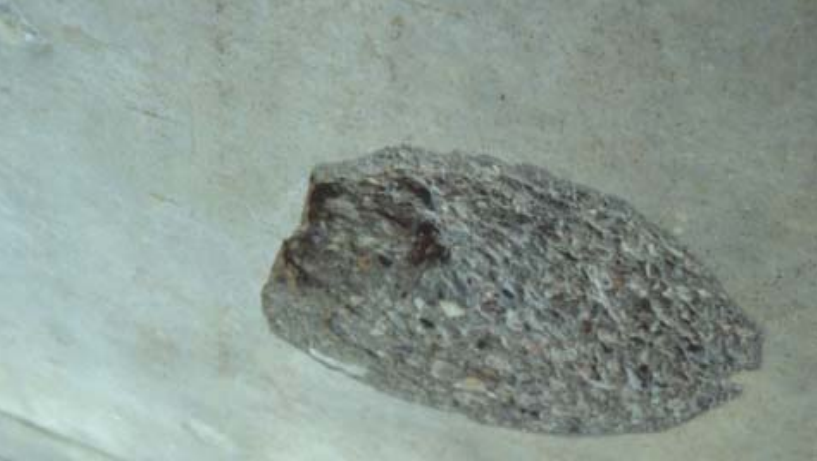

放射性或网状裂缝的中心大致在膨胀集料所在位置。进一步发展后会造成相应裂缝区域的混凝土剥离,剥离开头大致呈圆形。直径约为150~300mm不等,在圆形剥离区最深处有似粗骨料圆孔,里面即为膨胀集料,剥离后混凝土的粗骨料和钢筋外露。

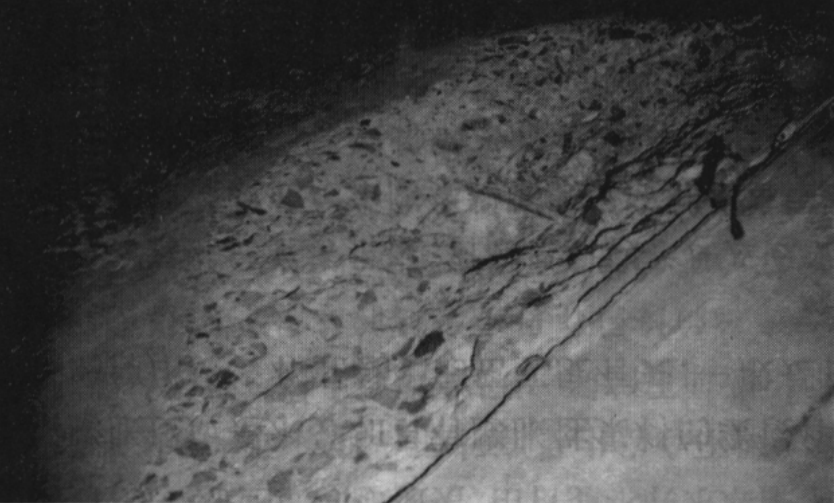

当混凝土的膨胀集料位于钢筋后,集料及水有膨胀后会顶弯钢筋造成顺钢筋向的裂缝和成片混凝土剥离。
当混凝土中掺杂含有氧化镁、硫酸盐类集料或石灰碎块时,在混凝土中水分的缓慢作用下,这类集料吸水膨胀,体积增大2~4倍,胀裂表面混凝土和使混凝土剥离。显然是在混凝土拌合施工前未能对混凝土使用的骨料进行检查而造成的。
[上一篇] 细谈法国道路养护体制与技术 2014-10-28
[下一篇] 桥梁病害及成因 2014-10-27
