养护条件对混凝土耐久性的影响

近几年来，我国的建筑行业发展迅速，作为国家经济三大支柱之一的建筑业直接带动了一个行业群的发展，同时，作为重要建筑材料之一的混凝土在屋舍构筑中得到了大规模的应用。高聚能混凝土和预拌混凝土在现实工程中得到了广泛的运用，与此同时，工程中的有害裂缝也成为越来越普遍的问题，这些有害的裂缝会对混凝土构筑物造成不可逆的影响，严重危害混凝土的强度和耐久性，减少建筑物的使用寿命，想要有效的解决这些问题，可以从材料的角度入手，膨胀剂，减缩剂，钢纤维等材料的运用都是解决问题的有效办法，但是想从根本上解决这些问题，最终还得从混凝土养护的角度入手。

1、原材料及试验方法

1.1 原材料

(1)水泥C:普硅;(2)粉煤灰F(1级);(3)膨胀剂“ZY中岩牌”掺量8%;(4)沙子:河沙，中砂;石子G:石灰岩碎石，粒径6mm－30mm;萘系高效减水剂掺量1%。

1.2 混凝土试样配比

试验用配比见表1。

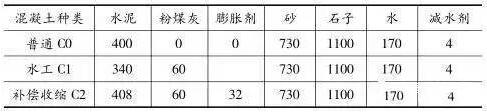

表1 混凝土试样配合l:l(kg/m)

1.3 混凝土的力学性能试验
用表1中的混凝土拌合物，测定它们在不同龄期的抗压强度和抗折强度，其结果请见表2。

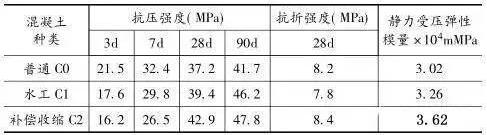

表2 混凝土拌合物的力学性能



1.4 混凝土的胀缩变形试验

胀缩变形是混凝土的一项重要性质，不同的湿度条件和水分会对混凝土的胀缩变形造成不同的影响。我们通过不同的养护条件所造成的结果不同的现象，来探究湿度和水分对混凝土胀缩变形的影响(见表3)。

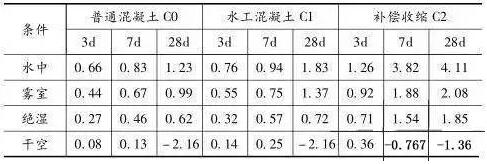

表3 不同养护部条件下混凝土的胀缩变形

2、实验结果的分析

2.1 混凝土的力学性能分析

从表2中可以得知，在3d和7d的条件下，普通混凝土的强度比补偿收缩混凝土和水工混凝土要高，但是在28d和90d的条件下的抗压强度都要低于补偿收缩混凝土和水工混凝土。由于水工混凝土中含有粉煤灰，粉煤灰可以有效的填充混凝土的孔隙，增加混凝土的密实度从而混凝土的强度也随之增加。补偿收缩混凝土的强度会受膨胀剂的影响而降低，因为补偿收缩混凝土在早期没有约束。

2.2 养护条件对混凝土胀缩变形的影响

从表3中可以得出以下结果:(1)如果在条件相同的情况下，在水中养护的混凝土的变形＞在雾室中养护的混凝土的变形＞在绝湿条件下养护的混凝土的变形＞在干空条件下养护的混凝土的变形，如果混凝土的养护时间少于14天，那么特别容易出现有害裂缝。(2)因为有膨胀剂的存在，所以补偿收缩混凝土的膨胀能力要远远强于水工混凝土和普通混凝土的膨胀能力。(3)从普通混凝土和水工混凝土养护3d和7d时的湿胀状态和14d后的干缩状态现象中可以看出，混凝土后期回缩问题可以用加强早期养护的方法来解决。

3、不同的养护条件对混凝土的耐久性影响分析

3.1 养护条件对混凝土的影响

混凝土在凝结硬化时，自身就存在着收缩现象，所以混凝土在凝结硬化的过程中很容易发生开裂、从而影响混凝土的结构紧密型和耐久性，大大缩短工程结构的寿命。

(1)混凝土的极限拉伸变形值比较低，这是导致混凝土开裂的主要原因，尽管可以通过加强养护，严格操作等方法来弥补，但是这种现象还是无法避免。(2)对于补偿收缩混凝土，当其膨胀时时产生的预压应力可以抵消混凝土中的拉应力，同时赋予混凝土很强的抗裂防渗能力，进而混凝土的耐久性得到了提高。因为补偿收缩混凝土在水下有很高的胀缩可逆性，所以在水下工作时混凝土的缝隙会缩小，从而使工程的安全系数大大提高。

3.2 具体养护措施

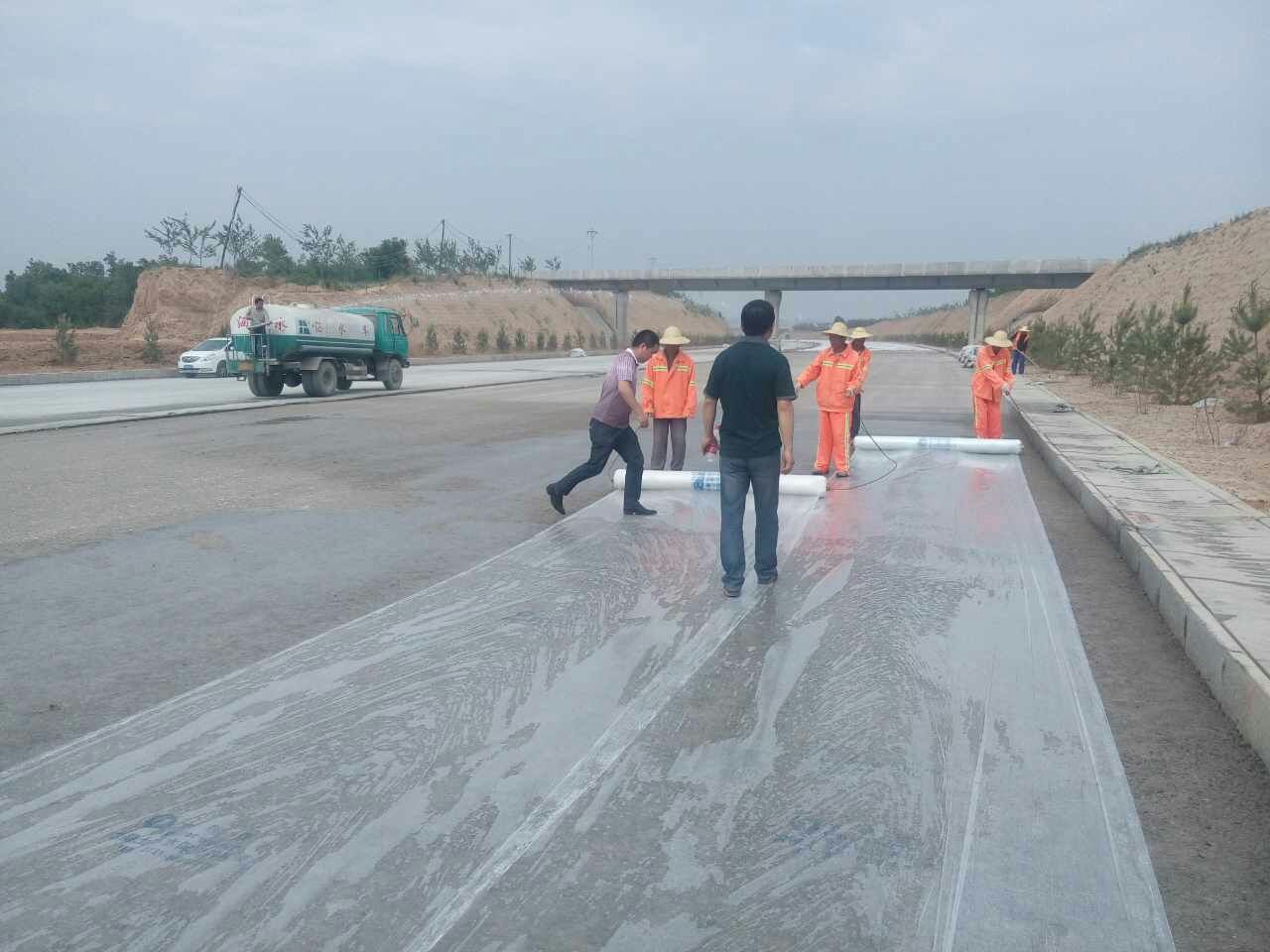

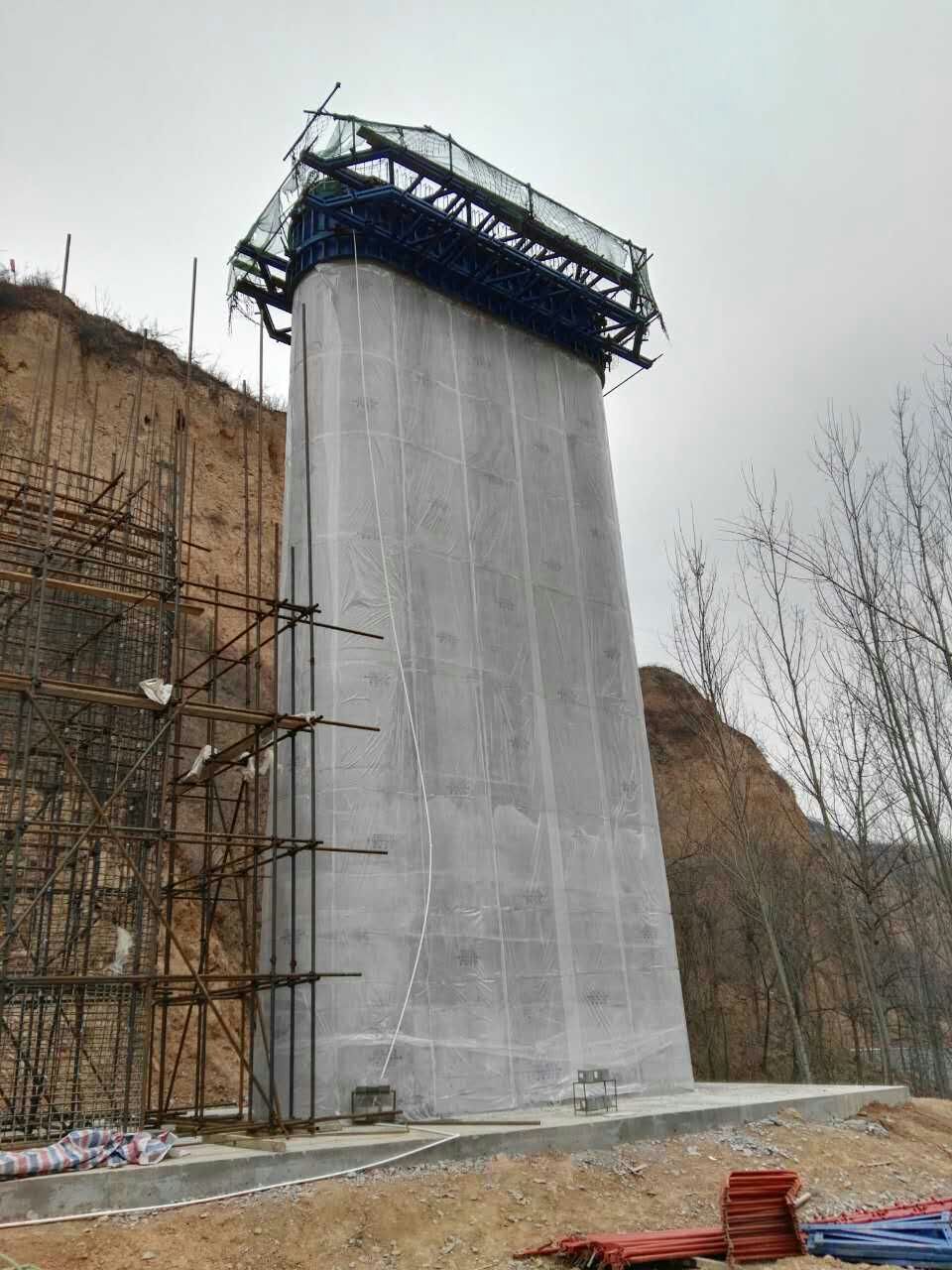

不同条件下混凝土的养护方法也是不同的，为此总结以下几点混凝土的养护经验:(1)对于夏季混凝土养护，可采用混凝土节水保湿养护膜进行养护（含高效保湿结晶体，养护期内只需浇一次水）。(2)当施工季节为冬季时，考虑到有降雪降温等极端天气情况，可以延迟拆除模板，模板拆除后要进行防水，因为冬季的气温比较低，所以保温工作和保湿工作要同时进行。(3)补偿收缩混凝土适用于水工混凝土，混凝土的降温速度应小于5%/d。由于补偿收缩混凝土的内外温差比较大，因此不需要进行降温。对于补偿收缩混凝土而言，膨胀结束前的干燥收缩要远远大于膨胀结束后的干燥收缩，因此必须要加强早起养护，并延长养护时间。(4)当混凝土浇筑完成后，要在12小时之内加以覆盖并保湿养护，保湿养护可以采用最为简单的浇水养护，因为混凝土暴露太久会受到温度的影响而发生干缩变形，影响使用寿命。

4、结语

通过实验结果分析，提出几点建议供施工人员采纳:(1)养护条件对混凝土的耐久性影响很大，其中保温养护和保湿养护是重中之重。(2)补偿收缩混凝土的实用性要好于水工混凝土。(3)补偿收缩混凝土在后期的强度表现要优于前期。
