经营快讯

您当前所在位置:首页 > 经营快讯 > 正文

湿拌砂浆中水泥假凝现象的研究分析

来源:网站编辑   作者:网站编辑   时间:2015年05月15日   浏览次数:1558   字体:

湿拌砂浆中水泥假凝现象的研究分析




摘要:本文主要通过实践中湿拌砂浆开放时间内性能稳定性变化异常,分析和实验验证湿拌砂浆中水泥假凝现象,总结概述了砂浆假凝现象的特点和现场简单的解决措施。并且提出一个观点:水泥中的掺合料的不稳定对于湿拌砂浆开放时间内性能稳定性影响大,所以选用掺合料少的水泥,有利于避免湿拌砂浆假凝现象的出现,减少湿拌砂浆性能稳定性影响因素


关键词:湿拌砂浆 假凝现象 开放时间 解决措施


1前言


湿拌砂浆是预拌砂浆中的一种,它是由砂、水泥、填充料及各种外加剂在搅拌站经过准确称量,搅拌均匀后用混凝土搅拌车运到工地使用的一种建筑材料。随着湿拌砂浆技术的研究深入,湿拌砂浆开放时间(可操作时间)可达24小时以上,适合于现代建筑规模化施工模式,大大提高了一线工人的工作效率。而且相对于干混砂浆来说,湿拌砂浆具有低能耗、减小二次粉尘、避免二次搅拌和现场噪音污染等有利条件。所以,由于湿拌砂浆的显著的环保和技术优势,逐渐被越来越多行业人士认可和关注。


当然,开放时间是新型湿拌砂浆一个重要的参数。其定义为:自湿拌砂浆加水搅拌起,拌合物保持其施工及力学性能持续稳定的时间。具体表征为湿拌砂浆从在搅拌站生产、运输到在工地存放、二次运输、抹灰操作的全过程的施工特征和力学性能的综合性指标。在开放时间内,湿拌砂浆性能的稳定性是对于施工质量重要保障,作者结合实践的经验,提出砂浆中假凝现象,以供行业中的专家借鉴和研究分析,希望湿拌砂浆技术更加成熟和稳定,为促进预拌砂浆行业做出一点努力。


2水泥假凝现象


水泥假凝现象是指水泥的一种不正常的早期固化,发生在水泥用水拌合的前几分钟内。假凝不发生大量的热量,而且经剧烈搅拌,水泥浆又可恢复塑性,并达到正常凝结,对强度亦无不利影响,但给施工却带来许多的困难。 一般认为,假凝的主要原因是由于水泥粉磨时受到高温(有时超过150℃)影响,使部分二水石膏脱水生成半水石膏,当水泥加水调和后,它们又重新水化为二水石膏并析出晶体,在水泥浆中形成二水石膏的结构网,从而引起水泥浆的固化。但由于不是水泥组成的水化,所以不会放出大量的热。这种假凝的水泥浆经剧烈搅动破坏二水石膏的结构网后,水泥浆又能恢复原来的塑性状态。


在生产预拌砂浆时,也发现预拌砂浆也有假凝现象,但是砂浆的假凝和水泥的假凝有相似的地方也有相差的地方。故在这里对砂浆假凝作如下定义:砂浆在刚生产出来时,各项性能指标都达到给定要求,但是在未达到开放时间时,砂浆在1--3个小时内,砂浆的稠度会变化降低80%以上,失去和易性,但是在加大量的水后经过剧烈的搅拌砂浆的各项指标能够恢复,这种现象定义为砂浆的假凝现象。


砂浆的假凝虽然对砂浆的各项的指标影响不大,但是给施工带来很大的影响。对于湿拌砂浆企业来讲,不仅仅是造成湿拌砂浆成品的损失,而且企业还得承担高昂的设备耗损以及维修费用。砂浆假凝的出现给生产企业带来了庞大的额外开销。故应该避免生产的砂浆出现假凝现象。


3 案例研究分析


根据四川某商混站出现过的一次砂浆事故,砂浆在开始刚生产出来的砂浆各项性能指标都达到生产要求,但是送到工地在开放时间内,砂浆在1-3个小时内就出现了砂浆的稠度损失很快达到50%以下,失去和易性。


为了分析和研究其中的原因, 根据JGJT 70-2009 《建筑砂浆基本性能试验方法标准》设计了以下对比试验。


3.1 原材料


水泥:拉法基P.O 42.5水泥,亚东P.O 42.5R水泥


砂浆外加剂:路加A样和B样;浪淘砂LD-206、LD-203、LD-10N


粉煤灰:“双信”粉煤灰II级


细砂:细度模数: 1.3~1.6; 含水率:12%;含泥量: 3.5 %


机制砂:细度模数: 2.2~2.4; 含水率: 5.5 %;含泥量:1.3 %


3.2不同外加剂的对比试验


试验一选用了三组外加剂:路加A样和B样、浪淘砂LD-206和LD-10N、浪淘砂LD-203和LD-10N做为外加剂,探讨对假凝现象对砂浆性能的影响。实验结果见表一:

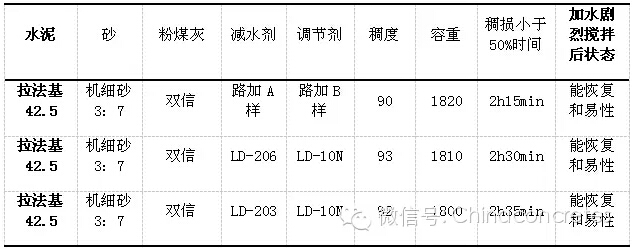

表一


由表一所得,三组砂浆外加剂用于试配砂浆时,大概在两个半小时稠度缺失都超过50%,基本没有什么和易性。加时剧烈搅拌后和易性都基本能复原,但是砂浆粘性有所下降。


3.2不同水泥的对比试验


试验二选用了亚东P.O 42.5R、拉法基42.5、浪淘砂LD-206和LD-10N、浪淘砂LD-203和LD-10N,进行不同厂家的水泥 对假凝现象影响的探讨。试验数据如表二:

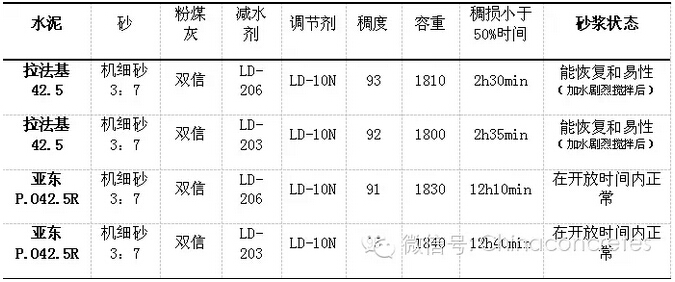

表二


由表二得出,对于拉法基42.5水泥来说:


A、稠损小于50%时间远远小于亚东P.O42.5R;


B、在相同的时间内(2.5h),亚东P.O42.5R所表现出的砂浆状态有明显的优越性能。


4总结


综合上述探讨得以下推论:砂浆假凝现象的出现是不同厂商生产的水泥掺合料组成和数量的差异引起的,水泥的假凝会让外加剂在砂浆里的作用容易失效,从而导致砂浆的在短时间没有和易性。在目前的技术手段来说,砂浆外加剂还不能解决假凝现象在湿拌砂浆中出现的问题。对于目前湿拌砂浆来说,选用合适的水泥是解决此类问题的最佳途径。
