      4 双曲拱桥
      1）拱上建筑侧墙外鼓
      拱上建筑侧墙向外鼓胀变形，当拱上建筑采用圬工结构时，往往出现块材间砌筑砂浆裂缝。

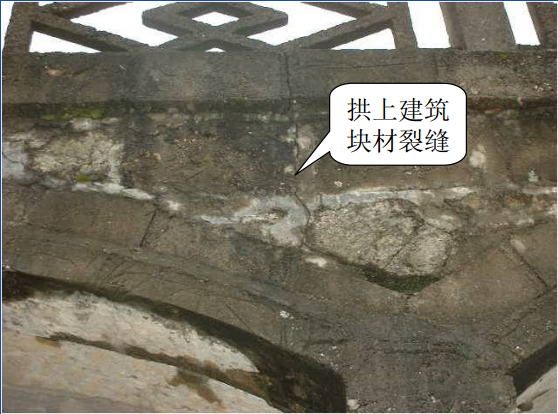

                                           拱上建筑块材间裂缝示意图
      直接造成侧墙本身的破坏并可能牵连桥面系的破坏，降低行车安全性。
      2）拱上建筑侧墙与主拱圈脱离
      拱上建筑侧墙与主拱圈连接部位脱离，形成在拱圈的跨中区段拱背与拱上建筑之间较大宽度裂缝。多出现在拱上建筑采用砖和石砌体，而拱肋为混凝土结构的情况中。

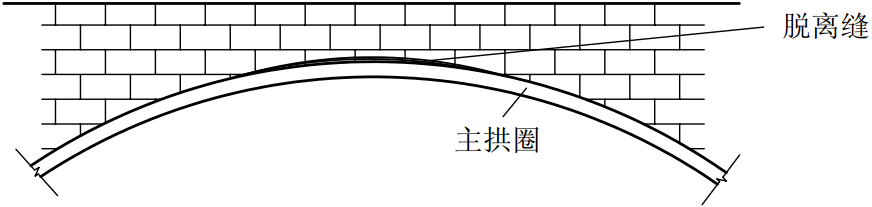

                                      拱上侧墙与主拱圈脱离
      拱桥上部结构整体性破坏，同时墩台较大水平位移和不均匀沉降造成主拱圈受力不利。
      3）拱肋间拉杆脱离
      钢筋混凝土拉杆混凝土脱落，部分或全部露出内部拉杆钢筋。

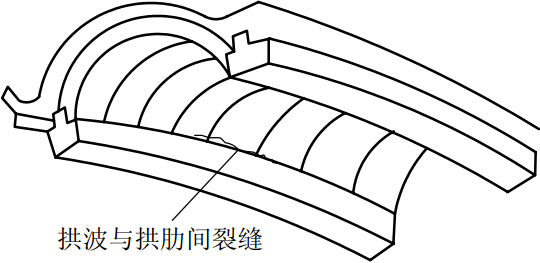

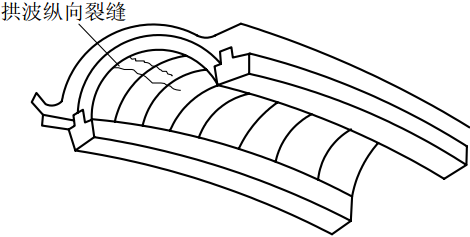

      会进一步导致拱波和拱板开裂，同时降低主拱圈的整体性。
      4）拱圈拱脚水平位移
      主拱圈拱脚发生水平位移。
      由于主拱圈拱脚位移较大，主要是桥台向岸方向的较大水平位移必将出现主拱圈下沉、拱肋混凝土开裂、拱肋与拱波分离、侧墙与拱肋分离、拱上建筑的空腹小拱开裂或立柱严重裂缝等损坏现象，并且严重影响主拱圈的结构安全性。
      5）拱肋的径向裂缝

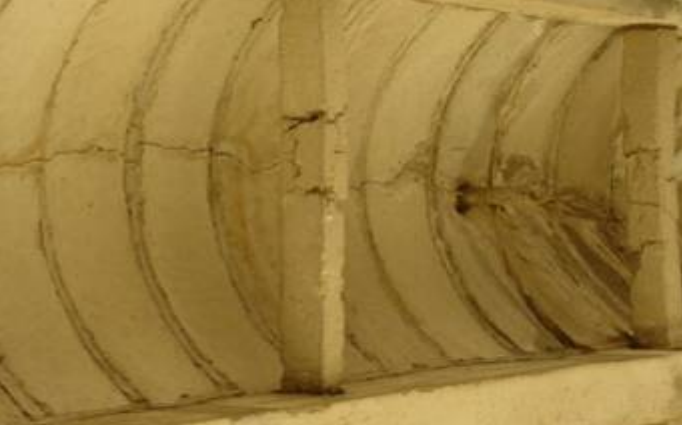

      主拱圈混凝土拱肋在跨中区段出现的垂直于拱轴线方向的裂缝，一般是由拱肋截面下边缘向上延伸发展。

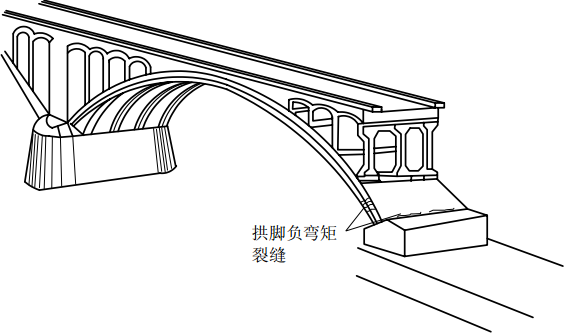

      拱肋在拱脚区段的混凝土径向裂缝（拱背不设锚入台座钢筋的双曲拱，拱背径向缝往往出现在拱脚截面，即与台座的接触面上），又称为拱背径向缝。

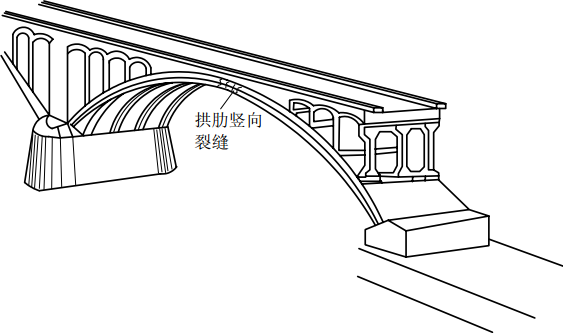

                                                       拱肋跨中竖向裂缝
