桥梁病害及成因

桥梁病害及成因

      桥梁检查的主要目标是通过桥梁现场外观检查来看桥梁是否存在病害。
      通过对桥梁病害发生的部位、性质、严重程度的检查，弄清病害产生的原因和发展趋势，就能进一步来分析和评估病害对桥梁质量和结构承载力的影响，从而为养护，维修和加固措施提供可靠的依据。
      因此，在桥梁的现场检查中，必须要有能力识别桥梁病害和严重程度，并由此来初步判断病害产生的可能原因，这就对桥梁养护工程师提出了更高的能力要求。
      1 混凝土空心板梁桥

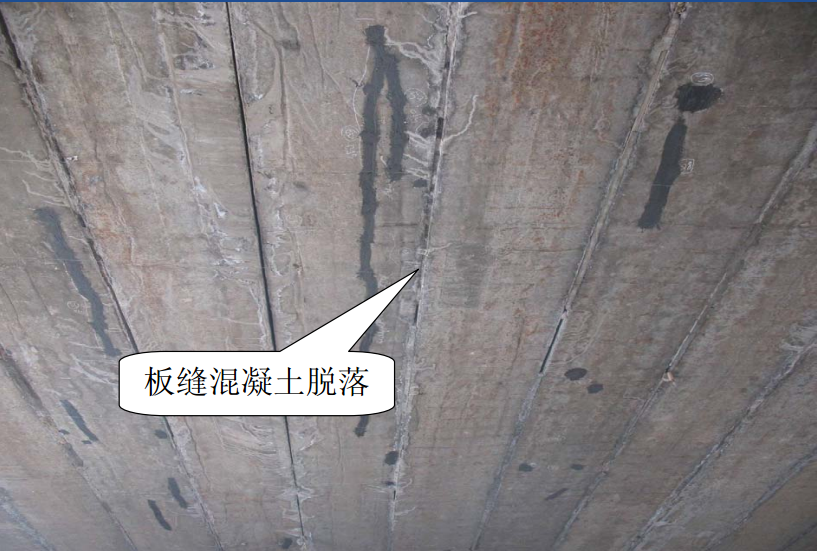

      1）预制板间企口缝混凝土剥落
      预制装配式钢筋混凝土和预应力混凝土空心板板缝混凝土脱落。

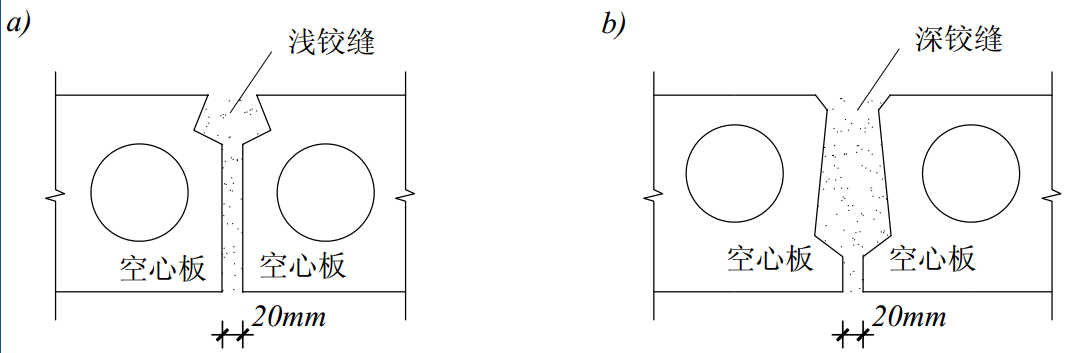

                                          空心板企口缝形式示意图

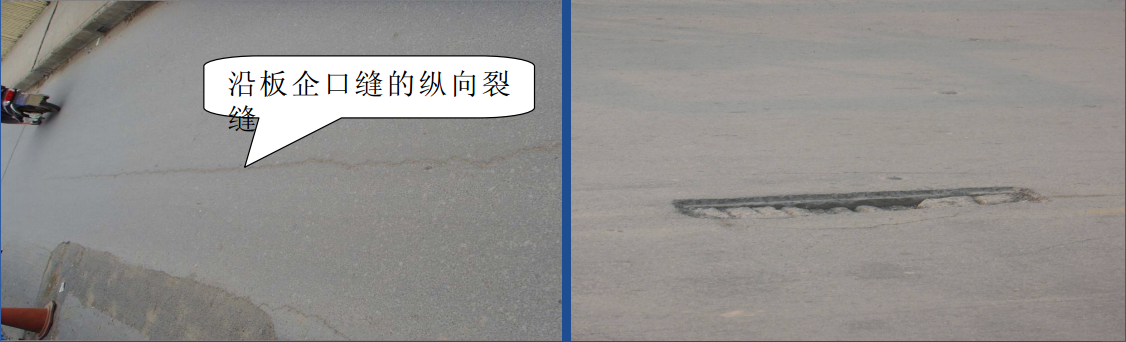

                                装配式混凝土梁（板）桥面铺装纵向裂缝
      企口缝是空心板横向传力的重要构造。企口缝混凝土的脱落表面实际强度不够、质量差，因而造成空心板横向连接薄弱，很容易造成空心板的单板受力过大，破坏空心板梁桥上部结构横向整体受力性能，同时，使桥面铺装层产生沿企口缝（纵桥向）的裂缝，甚至破坏。而桥面水易由桥面铺装上的裂缝进入企口缝混凝土，进一步损坏企口缝内混凝土，往往可以在空心板底面观察到企口缝混凝土渗出的游离石灰。
      2）先张法预应力混凝土空心板底面纵向裂缝

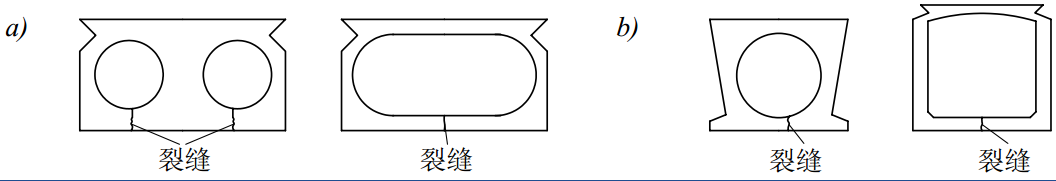

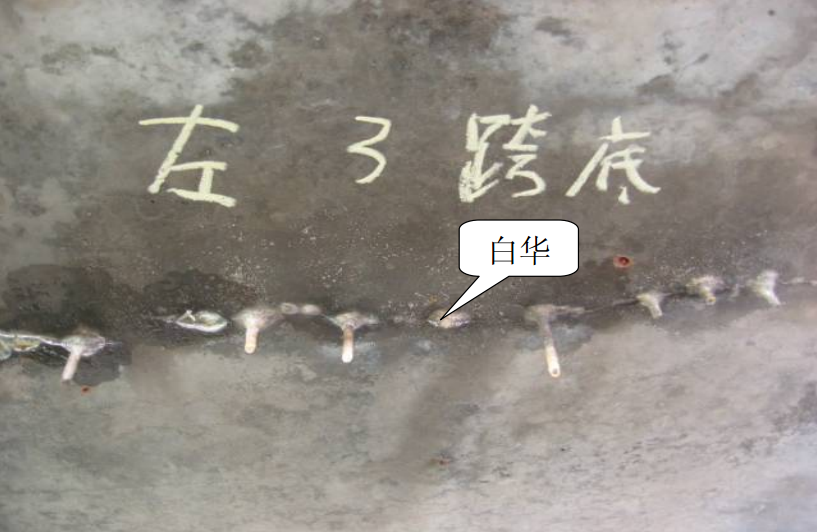

      在空心板的底面，一般是空心板截面的两腹板之间底面出现1～2条沿板跨径方向的纵向裂缝，比较长。裂缝呈断续或连续状。裂缝处往往伴随有渗水痕迹或白化现象。

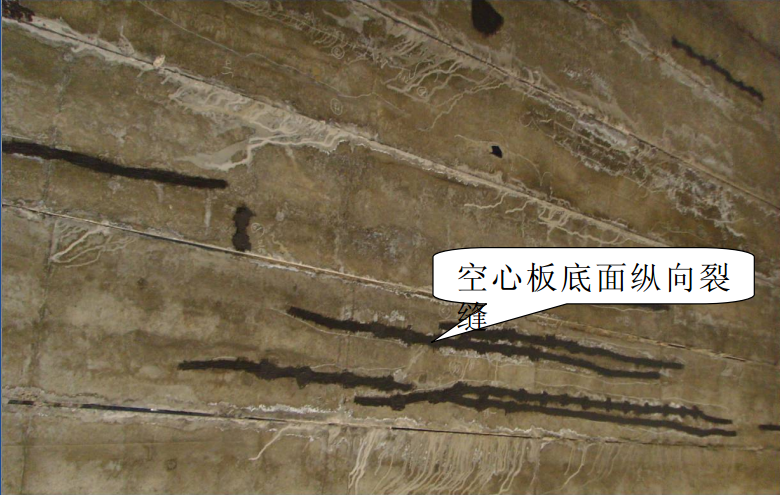

                                            空心板底面纵向裂缝

      先张法预应力混凝土空心板底面纵向裂缝一般是底板的贯穿性裂缝，使空心板由原来的完整闭口截面变成了相应开口截面。对抗弯承载力有一定的影响，对截面抗扭性能亦有较大影响。同时空心板挖空部分的积聚水作用会造成钢筋锈蚀，因而影响空心板的混凝土耐久性。
      3）预应力混凝土板上拱值过大
      这种现象以先张法预应力混凝土空心板出现较多。表现为在营运多年后，板跨中部位上拱值（又称反拱）仍较大，甚至出现在跨间桥面是上凸，而在支座附近桥面相对下凹。
      先张法预应力混凝土空心板上拱度过大，为保持设计的桥面标高，则空心板的跨中部位桥面铺装及现浇混凝土层可能较薄，而在支座区段的板部位则可能很厚，这样，实际二期恒载作用与设计计算考虑不一致，同时，板跨中部位的桥面铺装由于达不到设计厚度易产生铺装病害。另外，在使用阶段，预应力混凝土上拱度仍过大造成桥面为波浪形则引起行车的不舒适感，降低行车速度，影响了桥梁适用性功能。

                                预应力混凝土板上拱值过大造成桥面铺装厚度不匀
