市政道路工程施工方案

市政道路工程施工方案

第一章   工程概况

      一、工程概况
      * * * * *  * * *  * * * * *
      二、工程结构
      1、道路部分结构
     （1）机动车道结构
      3cm 细沥青砼面层
      4cm 中沥青砼面层
      5cm 粗沥青砼面层
      沥青封层
      20cm（5.5:12.5:82）二灰结石基层
      35cm12%石灰土基层+压实路床处理
     （2）非机动车道结构
      3cm 细沥青砼面层5cm 中沥青砼面层
      沥青封层
      15cm（5.5:12.5:82）二灰结石基层
      30cm12%石灰土基层
      压路床处理
     （3）人行道结构
      25*25*5cm彩色道板铺设
      3cm1:2.5号水泥砂浆度座浆
      12cmC15砼垫层
      2、排水部分结构
     （1）雨水管道工程

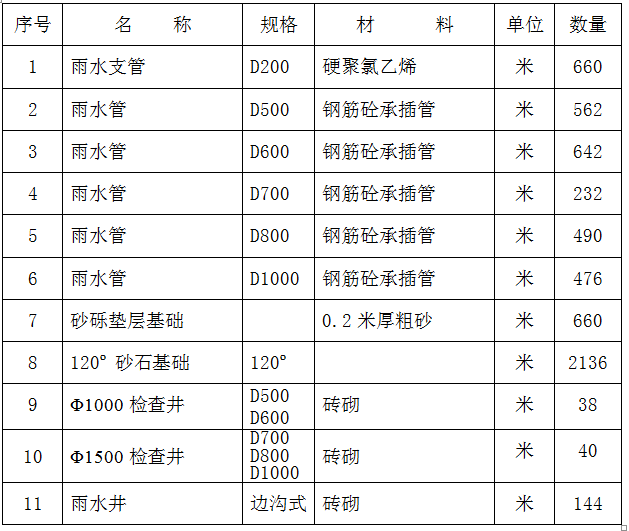

      雨水管道位于道路慢车道下，距道路中心线19米。具体材料数量为：

      出水口均设于桥涵处，桥涵施工时预留孔洞。
     （2）污水管道工程
      污水管道位于道路慢车道下，距道路中心线16米。全长2641.5米。其中d800管1473.5米；d600管680米；支管488米，共设污水检查井56座。
      管道开槽施工部分，管道d500~d600采用PE管，PE管采用电熔套接口，砂石基础分两层铺设，下层用5-40mm碎石铺设10cm ,上层用粗砂铺设10cm；顶管施工部分，管道d800采用钢筋砼平口Ⅱ级管，“F”型钢套环接口。检查井采用Φ700钢纤维砼井盖、井座。
      3、桥涵分部工程
      油坊沟桥为青年路新建桥梁，桥位处水面宽18.3米，上部采用I-13米钢筋砼空心板梁，下部采用实体式桥台，钻孔灌注桩基础。
      设计桥宽为50米，分机动车道24米，2*2米分车绿化带，2*7米，为非机动车道，2*4米人行道。桥面铺装8cmC40砼+5cm中粒式沥青砼+3cm细粒式沥青砼。
